| Management- System Handbuch | VA = Verfahrensanweisung |  |
|||
| ✔ | AA = Arbeitsanweisung | ||||
| FB = Formblatt | |||||
| PA = Prüfanweisung | |||||
| Titel: Zeichnungsverteilung und -archivierung | Nr.: HACA-5.2-AA-02 | ||||
| 1. Zweck / Ziel: |
| Diese Arbeitsanweisung regelt die Zeichnungsverteilung bei Neuteilen und Änderungen sowie die Zeichnungsarchive. |
| 2. Geltungsbereich: |
| Diese Arbeitsanweisung gilt für die Mitarbeiter aus TB, AV, EK, QS, WE |
| 3. Beschreibung der Inhalte: |
| 3.1 Regelungen Zeichnungen werden grundsätzlich von dem TB erstellt. Das TB ist für die Vergabe von Zeichnungsnummern zuständig. Alle Maße werden toleriert, entweder durch direkte Toleranzangaben oder durch Angabe einer Allgemeintoleranz bei Freimaßen. Ist eine Oberflächenvergütung vorgesehen (z.B. Feuerverzinken, Beizen, Passivieren, usw.), so ist dies auf der Zeichnung einzutragen. Die Zeichnungen werden mit entsprechendem Stempel und Unterschrift mit den Artikelnummern in der Oxaion verknüpft. Hier stehen sie allen Mitarbeitern, nach Berechtigungsstand in Oxaion, zur Verfügung. 3.2 Hinweis Für alle Fertigungsaufträge zu denen PPS System der Fertigungsunterlagen gedruckt werden, stellt die AV der Produktion die Fertigungszeichnungen zur Verfügung. Nicht fertigungsgerechte Zeichnungen (z.B. es sind ergänzende Eintragungen nötig), sind über die AV an TB zwecks Ergänzung/Änderung zurückzusenden. Bei laufenden Fertigungsaufträgen ist die AV verpflichtet, die Aktualisierungen der Fertigungszeichnungen, mit Änderungsantrag, sofort zu erledigen. Änderungen, Korrekturen, Verbesserungen und Anmerkungen sind über Änderungsantrag zu veranlassen. |
| 4. Mitgeltende Dokumente und Unterlagen: |
| FB 3.0-FB-01 Freigabe und Änderungsmitteilung FB 3.0-FB-02 Freigabe und Änderungsmitteilung Blatt 2 FB 3.1-FB-02 Antrag auf Änderung |

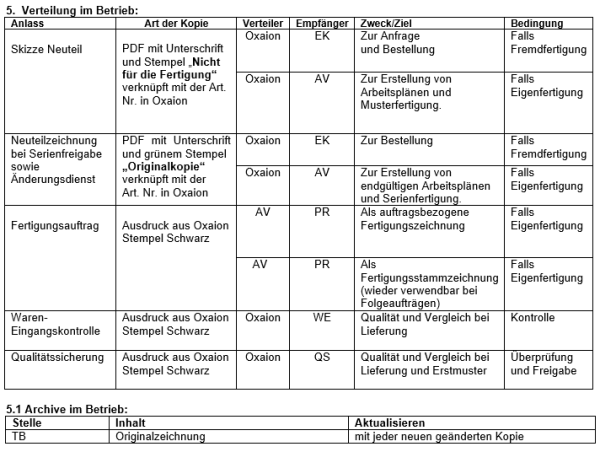

| 5. Ablauf: |
| Freigabe: | |||
| Erstellt: | Freigegeben | ||
| Name: [✓ noll, 2022-07-12] | Name: [✓ helwig, 2022-10-27] |
||
| Datum: | Datum: | ||
