Management- System Handbuch		VA = Verfahrensanweisung
	✔	AA = Arbeitsanweisung
		FB = Formblatt
		PA = Prüfanweisung
Titel: Abreißversuche Stufenwinkel „grüne Serie“			Nr.: HACA 4.2-AA-71

1. Zweck / Ziel:
Überprüfung der Schweißnaht auf Bruchfestigkeit.
2. Geltungsbereich:
Rollbare Stufenstehleitern > grüne Serie < Holm Gr.30, 40, 50mm
3. Beschreibung der Inhalte:

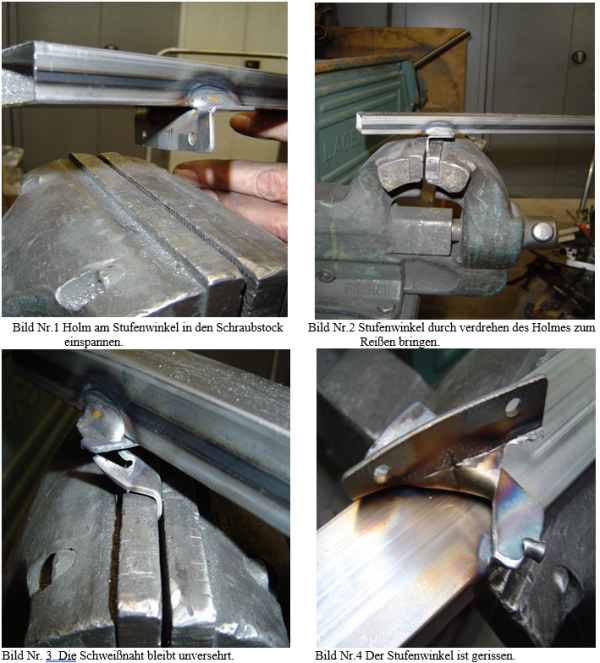

3.1 Allgemein Von jedem Fertigungslos hat der Werker, Einrichter oder zuständige Meister einen Holm pro Querschnitt mit angeschweißten Stufenwinkel zur Prüfung zu entnehmen. 3.2 Prüfungsvorbereitung • Holm über den angeschweißten Stufenwinkel in den Schraubstock einspannen. • Holm durch Verdrehen solange hin und her bewegen bis ein Bruch auftritt. 3.3 Prüfen und Dokumentieren: • Tritt der Bruch am Stufenwinkel auf, ist die Festigkeit der Schweißverbindung zum Holm gewährleistet und der Versuch als bestanden anzusehen. Die Holme können in die Fertigung einfließen. • Entsteht der Bruch an der Schweißnaht ist der Fertigungsprozess zu unterbrechen, der Meister zu informieren, und weitere Proben dem Los zur Überprüfung zu entnehmen. • Die Fehlerursache ist zu beheben. Z.B. Einstellungen am Schweißroboter überprüfen • Fehlerhafte Nähte sind manuell nachzuschweißen. • Ergebnisse müssen im FB Abreißversuche dokumentiert und durch Werker, Einrichter oder Meister und der QS unterschrieben sein. • Das Archevieren der vollen Formblätter erfolgt in der QS.
4. Mitgeltende Dokumente und Unterlagen:
4.2-AA-20-2 Werker Selbstprüfung 4.2-FB-08-0 Abreißversuche
