logo.jpg AA 75-12

Kaltumformen
+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.+.++.+.+.+.+.+.+.+.+.+.+.+
Erstellt/Geändert von: Name/Datum Geprüft/Freigegeben von: Name/Datum Version: 0
Geers-DL, M. Vodde/ 24.01.2013 In Arbeit

AA 75-12 "Kaltumformen"

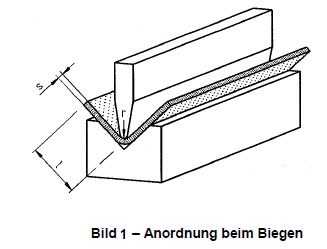

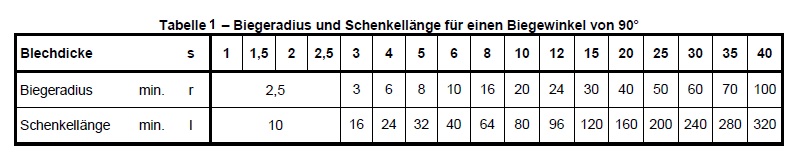

Beim Biegen von Flacherzeugnissen sind die zulässigen Biegeradien und Schenkellängen nach Bild 1 und Tabelle 1 zu beachten. Beim Kaltbiegen von Flacherzeugnissen gelten die Werte aus der Tabelle 1 nur für Stahlsorten mit einer Mindestzugfestigkeit Rm 390 MPa. Weitere Festlegungen sind der DIN 6935:2010-01 zu entnehmen.

anordnung_biegen.jpg biegeradius_und_schenkellaenge.jpg

Das Kaltbiegen von Rohren ist dem Einschweißen von Rohrbogen vorzuziehen. Sind in Zeichnungen Schweißbogen dargestellt die durch kaltgebogenes Rohr unter Berücksichtigung des größeren Biegeradius ersetzt werden können, so kann diese Änderung von dem Fertigungsbetrieb ausgeführt werden.
Bei Isometriezeichnungen von Rohren ist die Einhaltung der Zeichnungsvorgaben zu gewährleisten.

Biegeradien

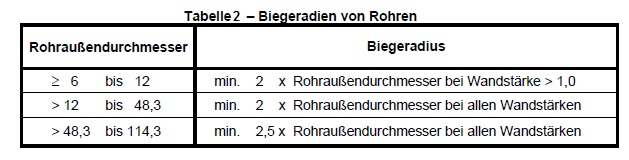

Biegeradien für kaltgebogene Rohre sind in der Tabelle 2 festgelegt.
Eine Unrundheit des Rohres von max. 2% ist nach DIN EN 13480-3:2002-08 zulässig.


Das Umformen von Aluminium und seinen Legierungen setzt eine sach- und werkstoffgerechte Verarbeitung, unter Beachtung einiger Besonderheiten, voraus.
Die Werkstoffe sind relativ weich und kerbempfindlich, Verunreinigungen an Werkbänken, Arbeitstischen und Arbeitsböcken sind unbedingt zu vermeiden. Die Eigenspannung der Halbzeuge sorgt für eine Rückfederung beim Biegen.

In nachfolgender Tabelle sind Richtwerte für die Radien des Oberwerkzeuges zusammengestellt. Wegen der unterschiedlichen Bruchdehnungen wird unterschieden in verschieden harte Legierungen und deren Behandlungszustand.

Werkstoff-
kurzzeichen
nummerische
Bezeichnung
Werkstoff-
zustand
Werkstoffdicke in mm Werkstoff-
faktor fw
> 0,5
- 0,8
> 0,8
- 1
> 1
- 1,5
> 1,5
2
> 2
- 3
> 3
- 4
> 4
- 5
> 5
- 6
> 6
- 7
> 7
- 8
> 8
- 10
> 10
- 12
Al99,8 bis AL 99 ENAW-1080A bis
EN AW-1200(A)
weich 0,3 0,4 0,6 0,8 1,3 2,0 2,5 3 4 5 6 8 1,0
halbhart 0,6 0,7 1,1 1,4 2,3 3,0 4,5 6 7 8 11 1,8
hart 1,6 1,9 2,9 3,8 6,0 8,5 11,5 15 18 22 29 4,8
AlMn1 EN AW-3103 weich 0,5 0,6 1,0 1,3 2,0 3,0 4,0 5 6 8 10 1.6
AIMnCu EN AW-3003 halbhart 1,0 1,2 1,8 2,4 3,8 5,5 7,5 9 11 14 18 3,0
AlMg1 EN AW-5005(A) hart 2,6 3,2 4,8 6,4 10,0 8,0
AlMn1Mg1 EN AW-3004 weich 0,6 0,8 1,2 1,6 2,5 3,5 5,0 6 8 9 11 2,0
AlMg2Mn0,3 EN AW-5251 halbhart 1,3 1,6 2,4 3,2 5,0 7,0 10,0 12 15 18 24 4,0
AlMg2,5 EN AW-5052 hart 3,2 4,0 6,0 8,0 12,5 10,0
AlMg3 EN AW-5754 weich 1,0 1,2 1,8 2,4 3,8 5,5 7,0 9 12 14 18 23 3,0
halbhart 1,6 2,0 3,0 4,0 6,3 9,0 12,0 15 19 23 30 5,0
hart 3,5 4,5 7,0 9,0 14,5 11.5
AlMgMn0,8 EN AW-5049 weich 1,0 1,3 1,9 2,6 4,0 6,0 8,0 10 12 15 20 25
halbhart 2,1 2,7 4,0 5,4 8,4 12,0 16,0 20 25 30 40 6.7
hart 4,1 5,1 7,5 10,5 16,0 12,7
AlMg4Mn EN AW-5086 weich 1,3 1,6 2,5 3,3 5,1 7,0 10,0 13 15 19 25 32 4,1
AlMg4,5Mn EN AW-5083 halbhart (G) - 4,5 6,0 9,0 13,0 17,5 7,3
AlMgSi0,5 EN AW-6060 kaltausgehärtet 1,5 1,9 2,9 3,8 6,0 9,0 11,5 15 18 22 29 37 4,8
AlMgSi0,7 EN AW-6005(A) warmausgehärtet 1,9 2,5 3,7 5,0 7,8 11,0 15,0 19 23 28 38 47 6,2
AlMgSi1 EN AW-6082 weich 0,4 0,5 0,8 1,0 1,6 2,5 3,5 4 5 6 8 1,5
AlMg1SiCu EN AW-6061 frisch
abgeschreckt
0,6 0,7 1,1 1,4 2,3 3,5 4,5 6 7 8 11 14 1,8
kaltausgehärtet 1,6 2,0 3,0 4,0 6,3 9,0 12,0 15 19 23 30 38 5,0
warmausgehärtet 2,4 3,0 4,5 6,0 9,4 13,0 18,0 23 28 35 45 57 7,5
AlCuMg1 EN AW-2017(A) weich 1,1 1,4 2,0 2,7 4,3 6,0 8,0 10 13 16 21 26 3,4
kaltausgehärtet 2,1 2,7 4,0 5,4 8,4 12,0 16,0 20 25 30 40 51 6,7
AlZn4,5Mg1 EN AW-7020 weich 2,0 3,1 4,5 6,0 8 2,5
nachWärmestoß 1,0 1,2 1,8 2,4 3,8 5,5 7,5 9 12 14 18 23 3,0

Für Biegeradien [r] von Rohren mit Rohrdurchmesser [d] und d:t ≤20, für größere Blechdicken [t] bzw. Höhen [H] von Stangen Profilen gelten folgende Richwerte:

ri = fw x (0,8 t-2)
ri = fw x (0,8 d-2)
ri = fw x (0,8 h-2)

  • Beispiel: Rohr 50×4 aus AlMg3 W18 mit (d:t) = 50:4 = 12,5 (<20)
    . . . . . . . Gegeben d = 50; fw = 3 (siehe Tabelle) ri = 3(0,8×50-2) = 114 mm
